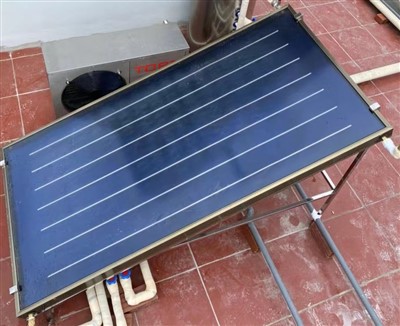

Kolektor Pelat Datar Air Panas Tenaga Surya

Parameter teknik

Dimensi Kolektor Surya L*W*T	2m*1m, 2m*1.25m, 2m*1.5m
Spesifikasi Tabung Riser Tembaga. & Jumlah (mm)	Ф8/10 * δ0.6 * 1886 , 8 buah tembaga
Spesifikasi Tabung Header Tembaga. & Jumlah (mm)	Ф22 * δ0.6 * 1118 2pcs tembaga
Bahan penutup	Kaca tempered bertekstur besi rendah
Ketebalan penutup	3,5 milimeter
Penutup Transmisi	>91.7%
Luas Kotor	2.00㎡
Daerah Bukaan	1.85㎡
Lapisan penyerap spektrum	titanium
Teknologi	Proses pengelasan ultrasonik tingkat lanjut
Daya serap	93%±2%
Bahan isolasi	serat kaca 30mm
Bingkai	δ1.5mm, paduan Aluminium
Warna bingkai	keping atau hitam
Pelat Belakang	Baja galvanis dengan ketebalan 0,3 mm
Penyegelan paking	EPDM
Daya maksimum G=1000W/㎡ per kolektor	1,05kw



Kolektor surya pelat datar mungkin merupakan teknologi yang paling mendasar dan paling banyak dipelajari untuk sistem air panas rumah tangga bertenaga surya. Ide keseluruhan di balik teknologi ini cukup sederhana. Matahari memanaskan permukaan datar yang gelap, yang mengumpulkan energi sebanyak mungkin, dan kemudian energi tersebut ditransfer ke air, udara, atau cairan lain untuk digunakan lebih lanjut.



Berikut adalah komponen utama kolektor surya pelat datar:

Permukaan hitam merupakan penyerap energi matahari yang datang

Penutup kaca - lapisan transparan yang meneruskan radiasi ke penyerap, tetapi mencegah hilangnya panas radiasi dan konvektif dari permukaan

Tabung berisi cairan pemanas untuk memindahkan panas dari kolektor

Struktur pendukung untuk melindungi komponen dan menahannya di tempatnya

Isolasi menutupi sisi dan bawah kolektor untuk mengurangi kehilangan panas



Beberapa keuntungan dari kolektor pelat datar adalah:

Mudah untuk diproduksi

Biaya rendah

Kumpulkan radiasi sinar dan radiasi difusi

Diperbaiki secara permanen (tidak diperlukan peralatan pemosisian atau pelacakan yang canggih)

Sedikit perawatan



Kolektor pelat datar dipasang menghadap garis khatulistiwa (yaitu berorientasi Selatan di belahan bumi Utara dan berorientasi Utara di belahan bumi Selatan). Kemiringan optimal pelat kolektor mendekati garis lintang lokasi (+/- 15^o). Jika aplikasinya adalah pendingin tenaga surya, sudut pemasangan optimal adalah Lintang - 10^o, sehingga sinar matahari tegak lurus terhadap kolektor pada saat musim panas. Jika aplikasinya adalah pemanas tenaga surya, sudut pemasangan optimal adalah Lintang + 10^o. Namun ditemukan bahwa untuk pengaplikasian air panas sepanjang tahun, sudut optimalnya adalah Lintang + 5^o, yang memberikan kinerja lebih baik selama musim dingin, ketika air panas lebih dibutuhkan (Kalogirou, 2009)



Opsi transportasi cairan

Kolektor pelat datar dapat melibatkan perpindahan panas cair atau udara.

Airadalah salah satu pilihan umum sebagai cairan cair karena aksesibilitasnya dan sifat termal yang baik:



Ia mempunyai kapasitas panas volumetrik yang relatif tinggi

Itu tidak dapat dimampatkan (atau hampir tidak dapat dimampatkan)

Ia memiliki kepadatan massa yang tinggi (yang memungkinkan penggunaan tabung dan pipa kecil untuk transportasi)



Salah satu kelemahan air adalah air membeku selama musim dingin, sehingga dapat merusak sistem pengumpul atau perpipaan. Hal ini dapat diatasi dengan menguras kolektor pada masukan tenaga surya yang rendah (di bawah ambang batas insolasi kritis). Sensor pembuangan air sering digunakan untuk memantau sistem dan memastikan pengurasan air secara menyeluruh, karena pembekuan air di kantong dapat menyebabkan kerusakan. Mengisi ulang sistem dengan air keesokan paginya juga tidak sempurna. Kemungkinan adanya kantong udara pada kolektor dapat menjadi masalah, menghalangi aliran air dan menurunkan efisiensi sistem (Vanek dan Albright, 2008).



Campuran antibekudapat digunakan sebagai pengganti air murni untuk mengatasi masalah yang disebutkan di atas. Komponen antibeku yang umum adalah etilen glikol atau propilen glikol. Bahan kimia tersebut jika dicampur dengan air memerlukan sistem loop tertutup dan pembuangan yang benar karena toksisitasnya. Nominal pelayanan antibeku seperti sekitar 5 tahun, setelah itu perlu diganti.



Udaradapat digunakan sebagai fluida pengangkut pada beberapa desain kolektor pelat datar. Opsi ini lebih cocok untuk aplikasi pemanas ruangan atau pengeringan tanaman. Kipas biasanya diperlukan untuk memperlancar aliran udara dalam sistem dan perpindahan panas yang efisien. Desain tertentu dapat memberikan pergerakan udara pasif (tanpa kipas) karena daya apung termal.



Cairan pengubah fasajuga dapat digunakan dengan kolektor pelat datar. Beberapa zat pendingin termasuk dalam kelompok cairan ini. Mereka tidak membeku, sehingga menghilangkan masalah yang dijelaskan di atas pada air, dan karena titik didihnya yang rendah, mereka dapat berubah dari cair menjadi gas seiring dengan kenaikan suhu. Cairan tersebut dapat digunakan dalam situasi yang memerlukan respons cepat terhadap fluktuasi suhu yang cepat.





Keuntungan kami

KINERJA HIDUP YANG PANJANG

Bahan penyegel: EPDM, menjamin kekencangan 100% dan masa pakai yang lama.

ISOLASI

Busa fenolik, menghemat energi agar tidak hilang.

BINGKAI OPSIONAL

Dapat dipasang pada atap datar dan atap miring.

EKONOMIS

kolektor surya yang ideal untuk proyek karena lebih ekonomis dibandingkan seri tabung vakum.

PROTEKSI LINGKUNGAN

Semua bahan dapat didaur ulang.

EFISIENSI TINGGI

Teknologi mematri dan pengelasan laser terkemuka di dunia memastikan penyerap efisiensi tinggi.
